數控等離子切割機如何解決干擾問題

時間：2020.05.09

發布人：數控切割機變位機

解決方法是找到一些可能被干擾并影響處理的接地線。

1.等離子割炬氣路應遠離數控機床進行良好控制。

2.用導線將等離子切割機的電源外殼接地。

3.將驅動器電源單元的接地線接地。以銅和鋁為屏蔽層的屏蔽電纜能有效抑制高頻電磁干擾。接地后，屏蔽層還可以通過改變電場來抑制芯線的靜電感應。

4.將控制系統的進線或等離子切割機電源的進線連接至過濾器。濾波器是一種用于消除干擾噪聲的設備。輸入或輸出被過濾以獲得純直流電流。有效濾除特定頻率或該頻率以外的頻率的電路是濾波器，其功能是獲得特定頻率或消除特定頻率。

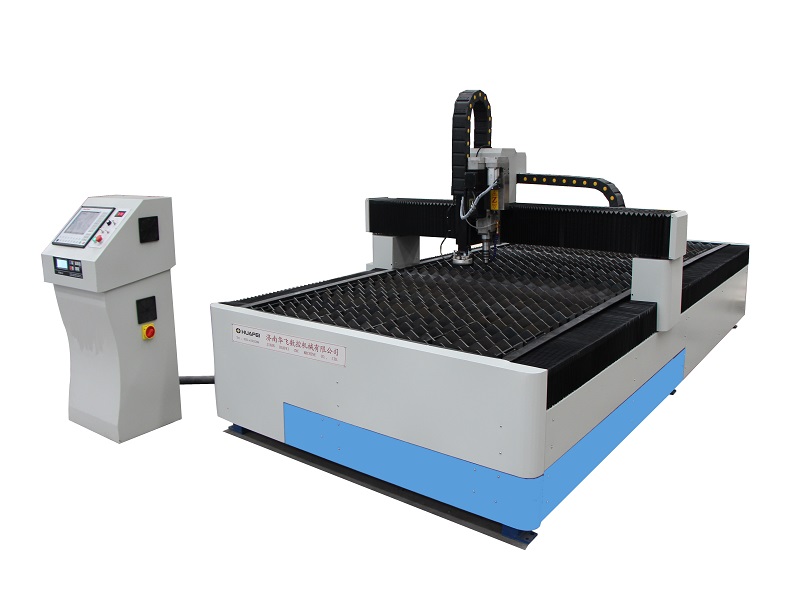

數控等離子切割機

5.數控切割主機外殼接地；最好將接地線連接到傳輸線和控制卡之間連接部分的螺栓上。

6.數控等離子弧切割機占地面積大，最好單獨敷設接地裝置(至少離地3m)；此外，接地裝置應與機床導軌、機柜甚至電纜滑動支架可靠連接。這樣，殼體上感應的高頻干擾電壓具有低阻抗的泄漏通道，因此不可能積累電荷并增加殼體電壓，這對人員更安全，有利于抑制干擾影響。

7.機柜中的強電流和弱電流嚴格分開。強電線中電壓和電流的變化率很大，導致強烈的電場變化和電磁波干擾，嚴重影響附近的信號線和弱電控制線。信號傳輸中的干擾信號可以通過使信號線遠離強導線以及合理選擇屏蔽線和雙絞線來避免
